구조물 제작

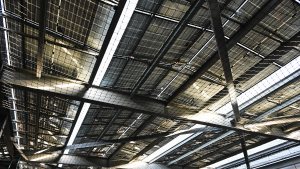

Mock-up부터 산업·태양광 구조물 조립까지

01 / PROCESS MAP

정밀 가공부터 구조물 제작까지 이어지는 5단계 생산공정

STEP 01정밀 절단

STEP 02절곡

STEP 03접합부 가공

STEP 04후가공 공정

STEP 05구조물 제작

PROCESS FOCUS

구조물 제작 공정의
핵심 관리 포인트

가공된 부품을 실제 구조로 조립하며 형상과 정렬, 체결 순서와 작업성을 종합적으로 확인합니다.

POINT 01

조립 순서

부품 기준과 체결 순서 설정

POINT 02

구조 확인

형상·간섭·정렬 상태 확인

POINT 03

생산 검토

반복 제작 시의 작업성과 공정 흐름 검토

QUALITY CHECK

다음 공정까지 고려하는
품질 확인

단일 공정의 결과뿐 아니라 이후 조립과 구조물 제작 과정에서 문제가 생기지 않도록 연결 관점에서 확인합니다.

01도면 기준 치수와 가공 결과를 비교합니다.

02다음 공정의 조립성과 간섭 요소를 함께 확인합니다.

03시제품 제작 과정에서 확인된 사항을 공정 조건에 반영합니다.

INPUT · PROCESS · OUTPUT

공정의 흐름을
한눈에 확인

소재와 형상, 요구 정밀도에 따라 세부 작업 조건과 공정 순서를 검토합니다.

INPUT

가공 부품

프레임·조인트 등 조립 대상 부품을 준비합니다.

PROCESS

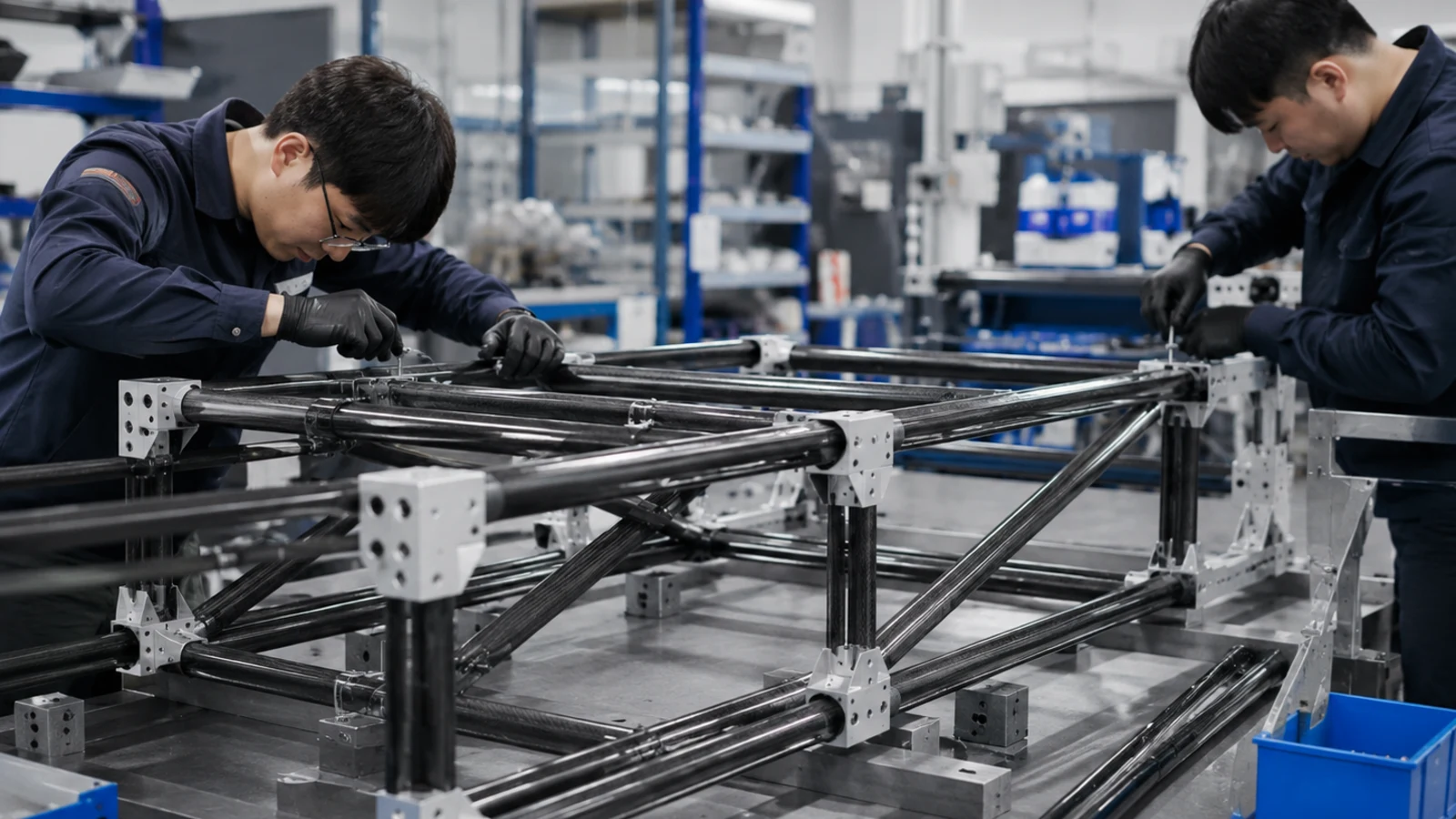

Mock-up 조립

실물 구조로 조립하며 형상과 간섭을 확인합니다.

OUTPUT

공정 피드백

시제품 결과를 생산 공정 개선에 반영합니다.

도면과 적용 조건을 바탕으로
제작 공정을 검토합니다.

도면, 소재, 수량과 요구 조건을 전달해 주시면 적합한 제작 공정을 검토합니다.
